Ver leyenda de la imagen
N
Funcionamiento normal
A
Funcionamiento automático
Ab
Funcionamiento automático deslizante
Aa
Funcionamiento automático invisible
At
Funcionamiento automático temporizado
D
Desbloqueo
F
Flex
305
Monitorización

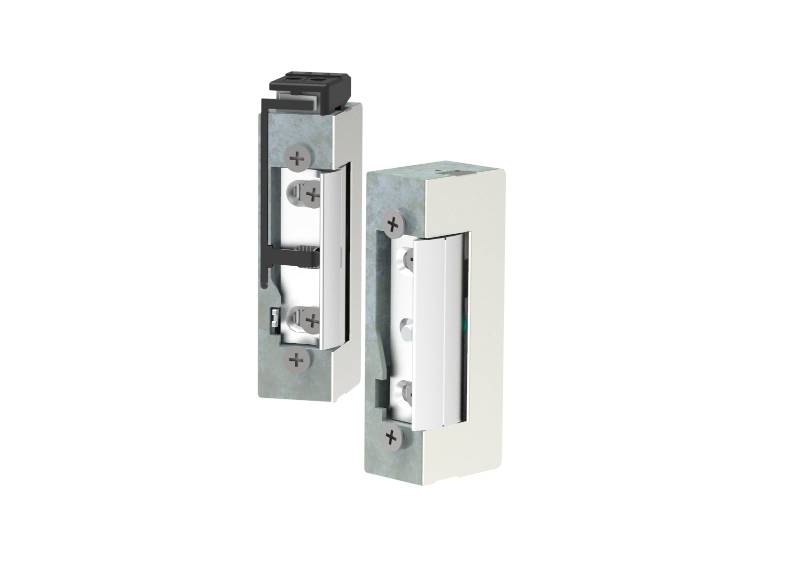

La serie 45 destaca por ser simétrica y reversible. Ofrece una muy buena funcionalidad y simplicidad, tanto para nuevas instalaciones como de reposición.
| Tipo instalación | Embutir |
|---|---|
| Reversible | Sí |
| Simétrico | Sí |
| Alto | 75 mm / 82,80 mm (305) |
| Ancho | 21 mm |
| Profundo | 28 mm |
| Profundidad inserción pestillo | 5,70 mm |
| Ajuste pestillo Flex (F) | +4 -0 mm |
| Ciclos testados eléctricamente | 200.000 |
| Resistencia rotura | 3.300 N |
| Rango temperatura trabajo | -25 / +50°C |
| RANGO DE VOLTAJE | CONSUMO |
|---|---|
| 10-24V AC/DC Fail Secure | 280mA (12V) - 570mA (24V) |
| 6-12V AC/DC Fail Secure | 1500mA (12V) |
| 8-12V AC/DC Fail Secure | 715mA (12V) |
| 24V AC/DC Fail Secure | 410mA |
| 12V DC (412) Fail Secure | 320mA |
| 24V DC (424) Fail Secure | 200mA |
| 12V DC (512) Fail-safe | 200mA |
| 24V DC (524) Fail-safe | 110mA |
| Pestillo Flex (F) | Sí |
|---|---|
| Pestillo Monoblock | No |
| Aleta especial | No |
| Desbloqueo (D) | Opcional |
| Microswitch (305) | Opcional |
| Diodo bidireccional | Opcional |
| Compatibilidad electromagnética | Directiva 2014/30/UE |
|---|---|
| RAEE | RII AEE 8015 |
| Directiva de baja tensión | Directiva 2014/35/UE |
| Sustancias peligrosas | Directiva 2014/65/UE |
| Herrajes edificación | UNE-EN-14846:2010 |
