Ver leyenda de la imagen
N
Funcionamiento normal
A
Funcionamiento automático
Ab
Funcionamiento automático deslizante
Aa
Funcionamiento automático invisible
At
Funcionamiento automático temporizado
D
Desbloqueo
F
Flex
305
Monitorización

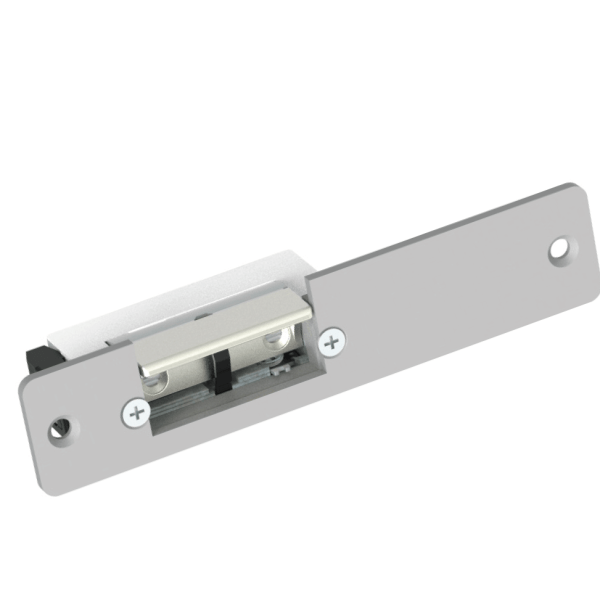

Versión de la serie 99 con una resistencia a la rotura de 400kg. Este extra de seguridad nos permite instalar esta versión SL99 en accesos donde se requiere un uso más exigente sin dejar de lado todos los beneficios de la serie 99.
| Tipo instalación | Embutir |
|---|---|
| Reversible | Sí |
| Simétrico | Sí |
| Alto | 66 / 74 mm (305) |
| Ancho | 16 / 20,50 mm (TOP) |
| Profundo | 25,50 mm |
| Profundidad inserción pestillo | 4,70 mm |
| Ajuste pestillo Flex (F) | +3 -0 / +2 -1 mm (TOP) |
| Ciclos testados eléctricamente | 200.000 |
| Resistencia rotura | 3.850 N |
| Rango temperatura trabajo | -25 / +50°C |
| RANGO DE VOLTAJE | CONSUMO |
|---|---|
| 10-24V AC/DC Fail Secure | 280mA (12V) - 570mA (24V) |
| 6-12V AC/DC Fail Secure | 1500mA (12V) |
| 8-12V AC/DC Fail Secure | 715mA (12V) |
| 24V AC/DC Fail Secure | 410mA |
| 24V DC (424) Fail Secure | 200mA |
| 12V DC (512) Fail-safe | 200mA |
| 24V DC (524) Fail-safe | 110mA |
| Pestillo Flex (F) | Sí |
|---|---|
| Pestillo Monoblock | No |
| Aleta especial | Opcional |
| Desbloqueo (D) | Opcional |
| Microswitch (305) | Opcional |
| Diodo bidireccional | Opcional |
| Compatibilidad electromagnética | Directiva 2014/30/UE |
|---|---|
| RAEE | RII AEE 8015 |
| Directiva de baja tensión | Directiva 2014/35/UE |
| Sustancias peligrosas | Directiva 2014/65/UE |
| Herrajes edificación | UNE-EN-14846:2010 |
