Ver leyenda de la imagen
N
Funcionamiento normal
A
Funcionamiento automático
Ab
Funcionamiento automático deslizante
Aa
Funcionamiento automático invisible
At
Funcionamiento automático temporizado
D
Desbloqueo
F
Flex
305
Monitorización

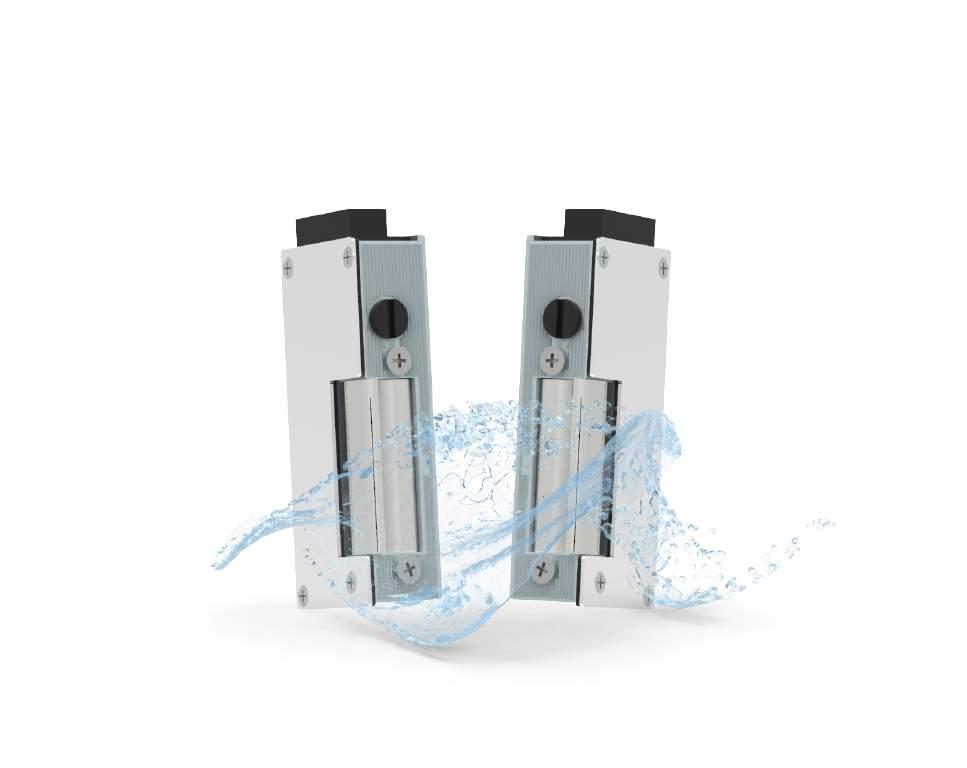

Serie estanca (IP65) no reversible. Ideal para instalaciones en intemperie gracias a su junta de estanqueidad y un tabique interno que evita la penetración de agua y polvo. Como opcional, dispone de un sistema de desbloqueo estanco.
| Tipo instalación | Embutir |
|---|---|
| Reversible | No |
| Simétrico | No |
| Alto | 100 mm |
| Ancho | 21,50 mm |
| Profundo | 37 mm |
| Profundidad inserción pestillo | 7,70 mm |
| Ajuste pestillo Flex (F) | 0 |
| Ciclos testados eléctricamente | 200.000 |
| Resistencia rotura | 4.000 N |
| Rango temperatura trabajo | -25 / +50°C |
| RANGO DE VOLTAJE | CONSUMO |
|---|---|
| 6-12 AC/DC Fail Secure | 1500mA (12V) |
| 8-12 AC/DC Fail Secure | 715mA (12V) |
| 24V AC/DC Fail Secure | 410mA |
| 12V DC (412) Fail Secure | 210mA |
| 24V DC (424) Fail Secure | 120mA |
| 12V DC (512) Fail Safe | 190mA |
| 24V DC (524) Fail Safe | 110mA |
| Pestillo Flex (F) | No |
|---|---|
| Pestillo Monoblock | Sí |
| Aleta especial | No |
| Desbloqueo (D) | Opcional |
| Microswitch (305) | No |
| Diodo bidireccional | Opcional |
| Compatibilidad electromagnética | Directiva 2014/30/UE |
|---|---|
| RAEE | RII AEE 8015 |
| Directiva de baja tensión | Directiva 2014/35/UE |
| Sustancias peligrosas | Directiva 2014/65/UE |
| Herrajes edificación | UNE-EN-14846:2010 |
