Ver leyenda de la imagen
N
Funcionamiento normal
A
Funcionamiento automático
Ab
Funcionamiento automático deslizante
Aa
Funcionamiento automático invisible
At
Funcionamiento automático temporizado
D
Desbloqueo
F
Flex
305
Monitorización

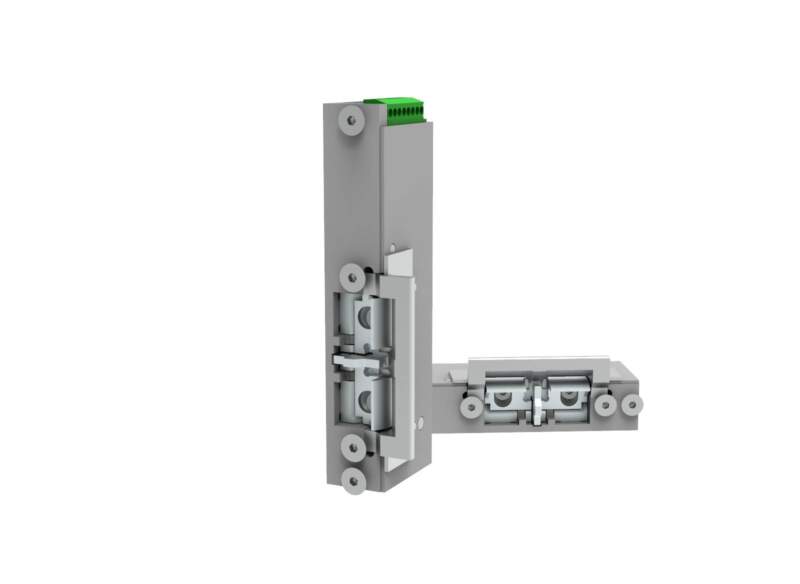

Serie que optimiza a la serie 77 manteniendo la apertura con hasta 450Kg de carga. Sus evoluciones consisten en un pestillo radial y un sistema TOP. También esta disponible con una señal de estado (305) o doble señal de estado (325).
| Tipo instalación | Embutir |
|---|---|
| Reversible | No |
| Simétrico | No |
| Alto | 134 mm |
| Ancho | 34,65 mm |
| Profundo | 39 mm |
| Profundidad inserción pestillo | 6,40 mm |
| Ajuste pestillo Flex (F) | +3 -0 mm |
| Ciclos testados eléctricamente | 200.000 |
| Resistencia rotura | 7.845 N |
| Rango temperatura trabajo | -25 / +50°C |
| RANGO DE VOLTAJE | CONSUMO |
|---|---|
| 12V DC Fail Safe | 360mA |
| 24V DC Fail Safe | 160mA |
| 48V DC Fail Safe | 70mA |
| Pestillo Flex (F) | Sí |
|---|---|
| Pestillo Monoblock | No |
| Aleta especial | No |
| Desbloqueo (D) | No |
| Microswitch (305) | Opcional |
| Diodo bidireccional | Sí |
| Compatibilidad electromagnética | Directiva 2014/30/UE |
|---|---|
| RAEE | RII AEE 8015 |
| Directiva de baja tensión | Directiva 2014/35/UE |
| Sustancias peligrosas | Directiva 2014/65/UE |
| Herrajes edificación | UNE-EN-14846:2010 |
