PARTES DE UNA VENTOSA

En el ámbito de la seguridad, las cerraduras electromagnéticas, también conocidas como ventosas, son una solución eficaz y confiable. ¿Sabes cómo funcionan? Aquí te explicamos sus componentes clave: ✨ Componentes Esenciales: Electroimán: Recibe corriente eléctrica y genera un campo electromagnético que imanta la contraplaca, manteniendo la puerta cerrada de manera segura.

Contraplaca: Se adhiere al electroimán, siendo crucial para el funcionamiento correcto de la cerradura. Está fabricada con material ferromagnético y debe estar perfectamente alineada con el solenoide del electroimán.

🔧 Detalle en Ventosas de Sobreponer: Pletina de Fijación: Utilizada para asegurar el electroimán al marco de la puerta. Se coloca en la parte inferior para ser más visible y garantizar una instalación firme y segura. Estas partes trabajan juntas para ofrecer una solución de seguridad robusta y eficiente, ideal para diversas aplicaciones en entornos residenciales y comerciales.

¿QUÉ OFRECEN LAS VENTOSAS DORCAS?

Alimentación

Permite el funcionamiento bivoltaje, tanto a 12 como a 24 voltios, con la ventaja de que dicho cambio se hace de forma automática.

Señalización

Nueva iluminación moderna e innovadora en el mercado para poder visualizar de forma rápida el estado de la instalación.

Monitorización 1

SENSOR HALL. Mediante un sensor hall en la ventosa se detecta el bloqueo de la puerta, es decir, dicho sensor nos va a indicar si la puerta está bloqueada/desbloqueada. En este caso, sacamos una señal visual a través del led, bloqueada (verde) o desbloqueada (rojo).

Monitorización 2

SENSOR REED. Mediante un sensor reed en la ventosa se detecta el estado de la puerta, es decir, dicho sensor nos va a indicar si la puerta está abierta/cerrada. En este caso, sacamos una señal externa.

Temporización

Hay situaciones en las que necesitamos que el sistema quede desbloquedado durante unos segundos para mantener la puerta abierta y permitir que el usuario tenga tiempo de entrar/salir. También hay situaciones en la que necesitamos retardar el tiempo de bloqueo del electroimán. Para estas situaciones disponemos de una temporización, que puede ir de 0,5 a 25 segundos.

Funcionamiento

Las ventosas funcionan de forma inversa: cuando la puerta está cerrada, el electroimán y la contraplaca se alinean y el electroimán, alimentado con corriente continua, crea un campo magnético que atrae y mantiene pegada la contraplaca. Al interrumpir la corriente, la contraplaca se separa y permite abrir la puerta. Es importante utilizar corriente continua y una fuente de alimentación estabilizada.

En este rediseño de las ventosas DORCAS optimizamos el circuito electrónico para no tener que manipularlo a la hora de hacer el cambio de 12 o 24 voltios, dicho cambio se hace automático en todos los modelos de ventosas.

Tipos de ventosa

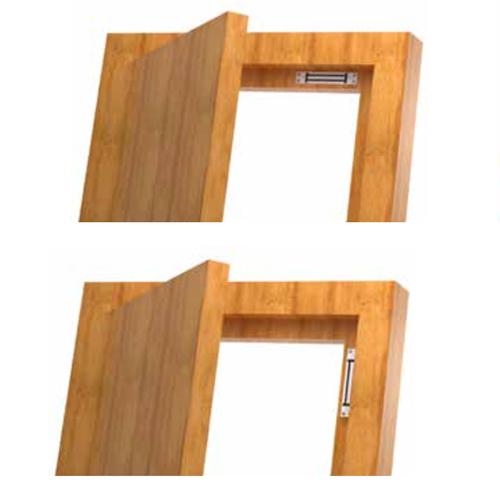

Ventosas de embutir

Se instalan en el marco y hoja de la puerta, ofreciendo soluciones estéticas y seguras. Ideales para puertas correderas y abatibles. Se adaptan a una o dos hojas.

Ventosas de shearlock

Adecuadas para puertas de vaivén. Generan fuerza de retención mediante esfuerzo cortante, a diferencia de las ventosas convencionales que lo hacen por tracción.

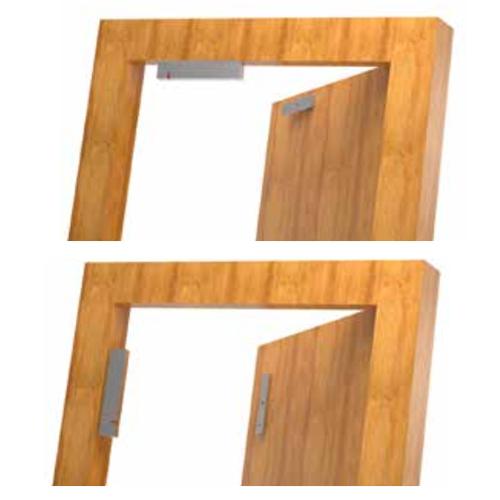

Ventosas de sobreponer

Se instalan sobre el marco y la hoja de la puerta. Se facilita la instalación ya que no tenemos que hacer ningún calado a la puerta. Son muy duraderas y con un mantenimiento muy escaso.

Opciones de montaje

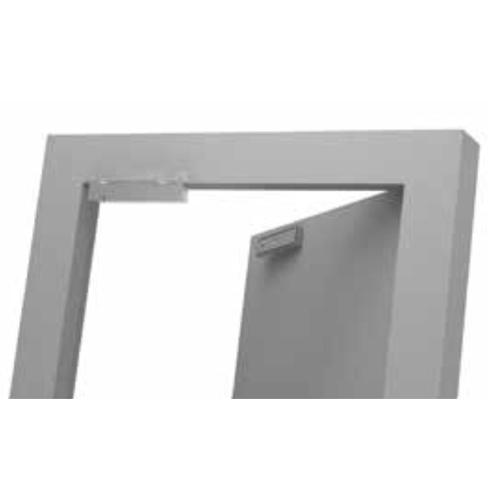

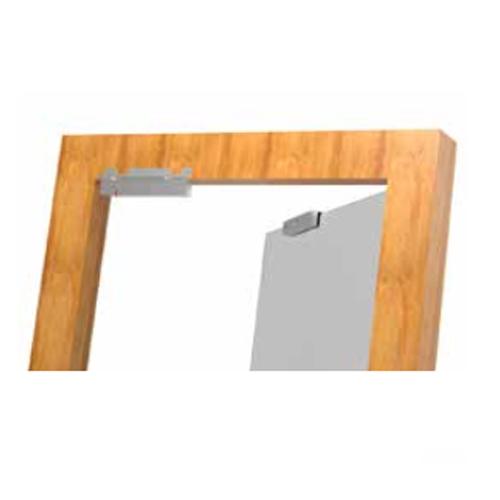

Cuando las instalaciones convencionales no son posibles por la dirección de la puerta, se requieren accesorios de fácil instalación. Se adaptan a diferentes modelos de ventosas y funcionan en puertas de una o dos hojas.

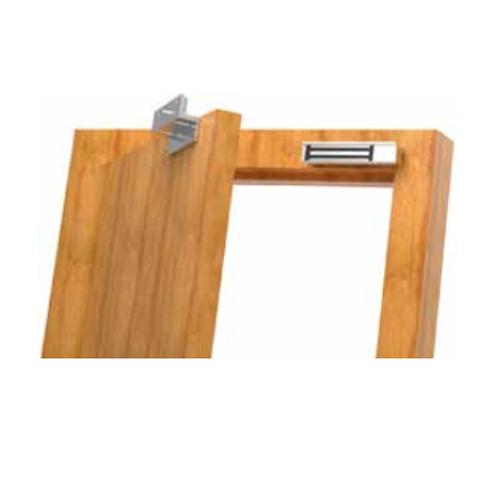

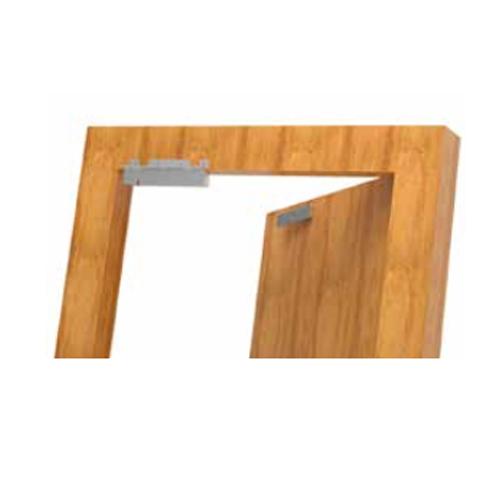

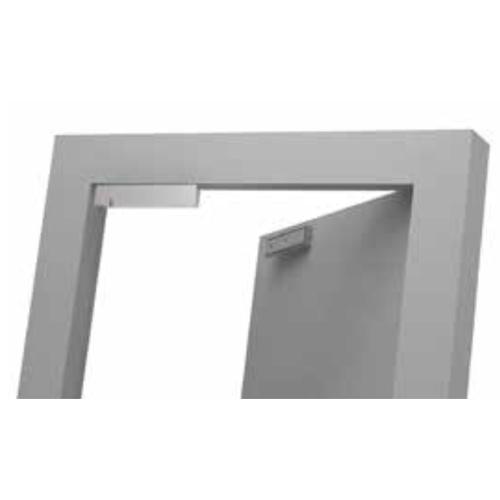

ELECTROIMÁN - ACCESORIO L CONTRAPLACA - SIN NADA

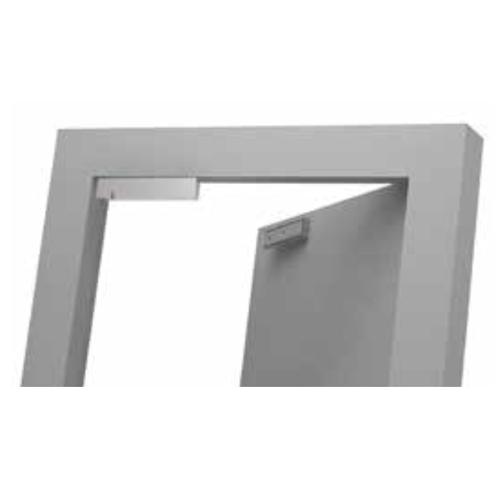

ELECTROIMÁN - ACCESORIO L CONTRAPLACA - ACCESORIO Z

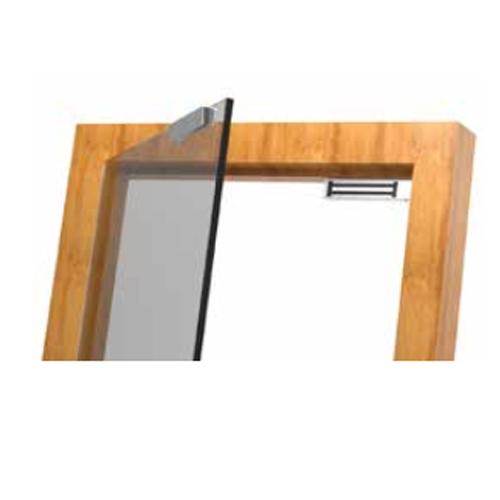

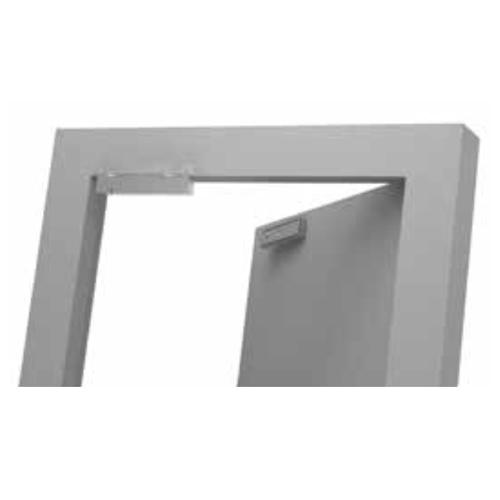

ELECTROIMÁN - SIN NADA CONTRAPLACA - ACCESORIO U

ELECTROIMÁN - ACCESORIO L CONTRAPLACA - ACCESORIO U

ELECTROIMÁN - SIN NADA CONTRAPLACA - ACCESORIO F

ELECTROIMÁN - ACCESORIO L CONTRAPLACA - ACCESORIO F

ELECTROIMÁN - SIN NADA CONTRAPLACA - ACCESORIO F

ELECTROIMÁN - ACCESORIO L CONTRAPLACA - ACCESORIO F

Accesorios

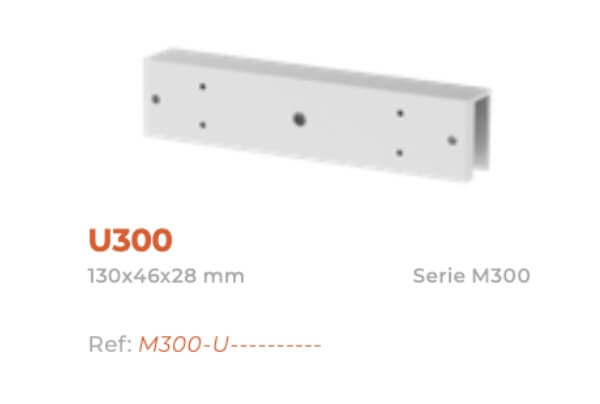

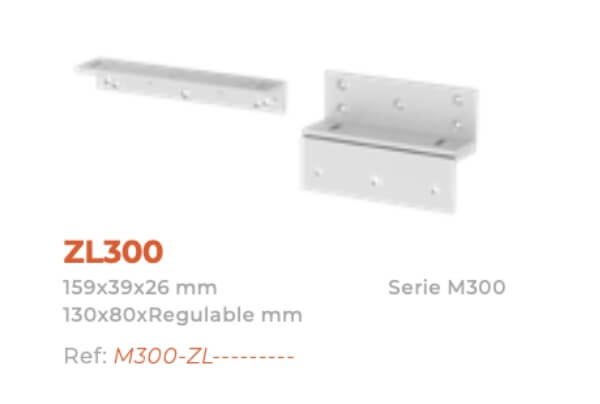

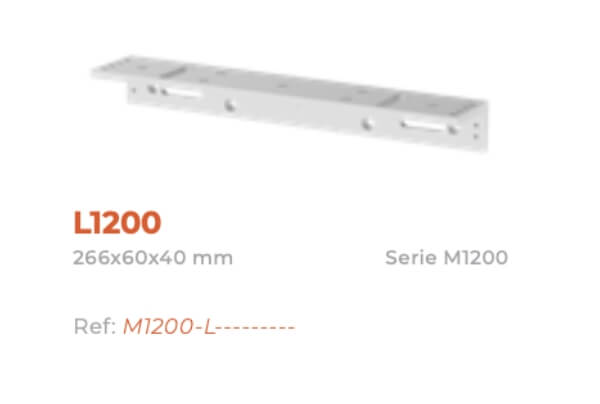

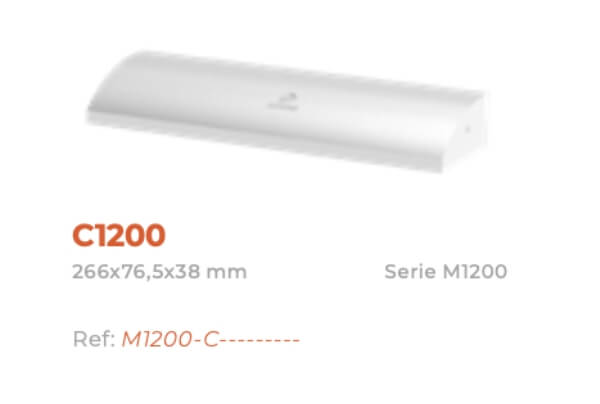

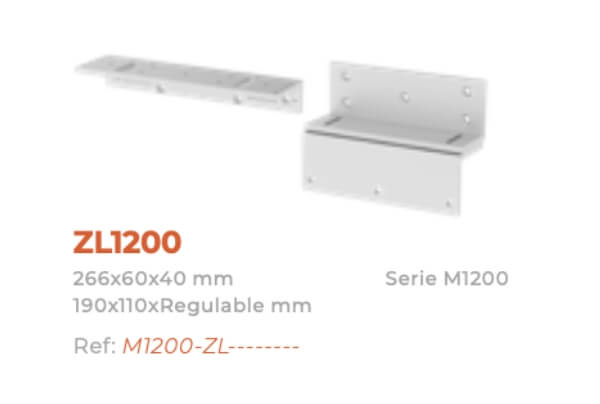

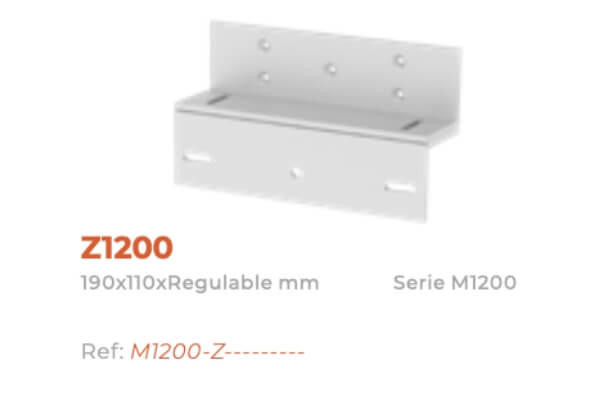

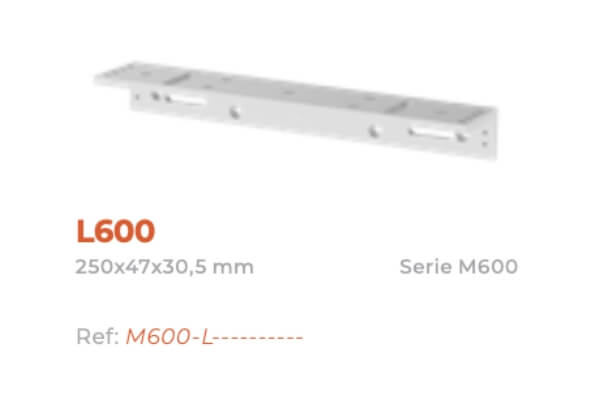

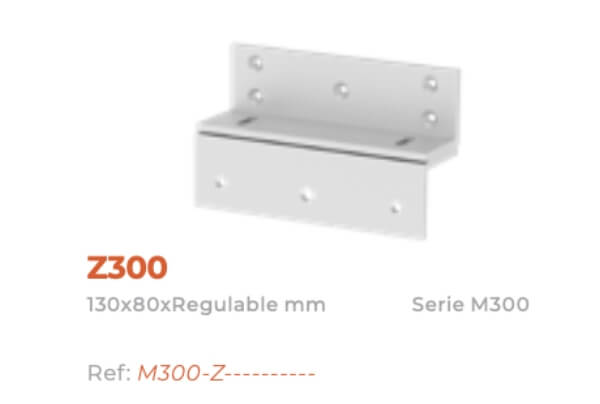

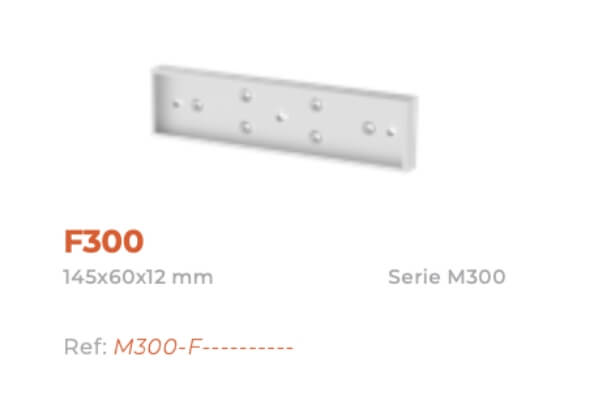

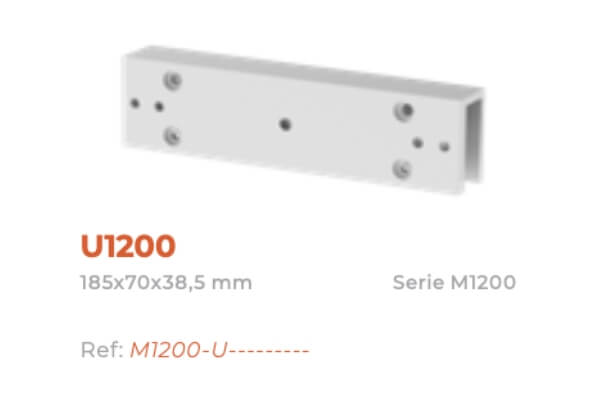

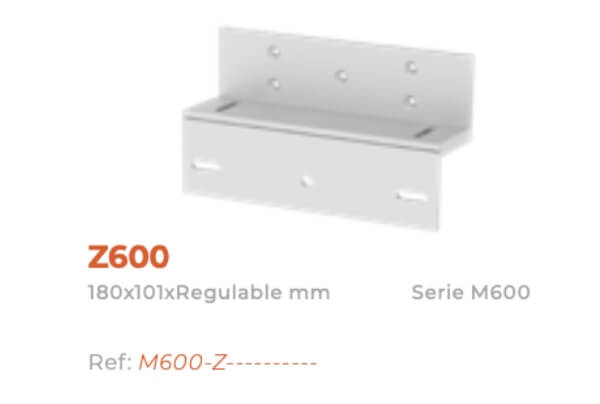

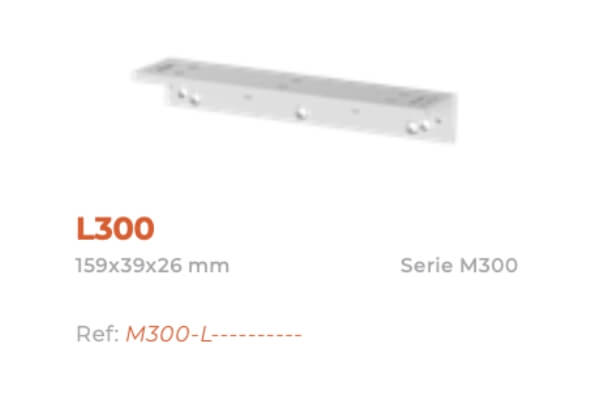

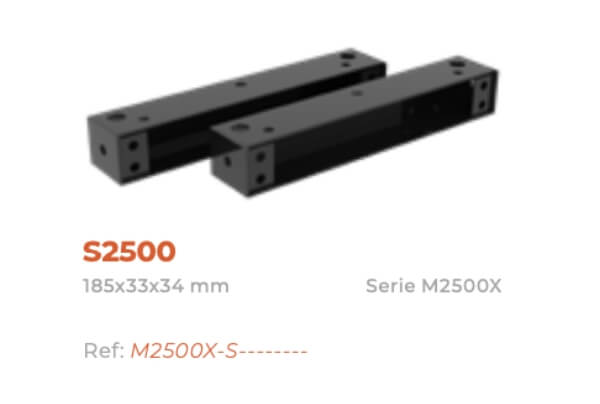

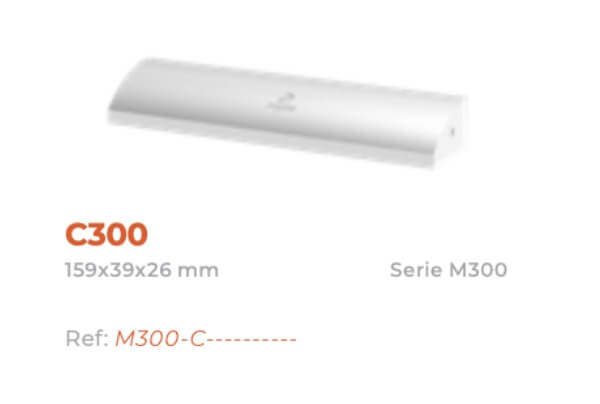

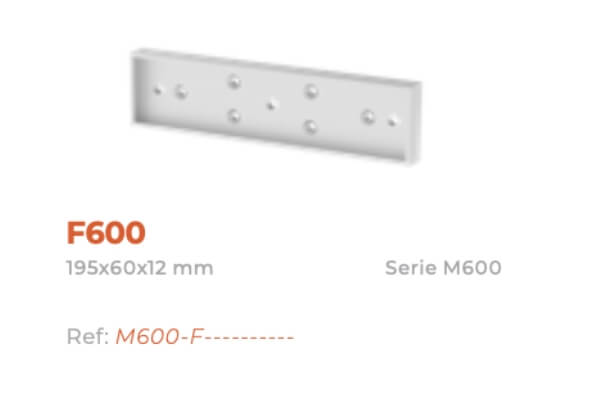

En DORCAS ofrecemos placas de instalación para diferentes tipos de puertas: placas 'L' para puertas que se abren hacia afuera y placas 'Z' para puertas que se abren hacia adentro, permitiendo el montaje seguro del electroimán. Existe el kit 'ZL', que combina ambas placas. Además, tenemos accesorios especiales como el 'C' para una instalación más estética, el 'U' para puertas de vidrio, y el 'F' para puertas RF sin perforarlas y perder la certificación. También ofrecemos el S2500 para instalaciones de sobreponer con la ventosa M2500X.
